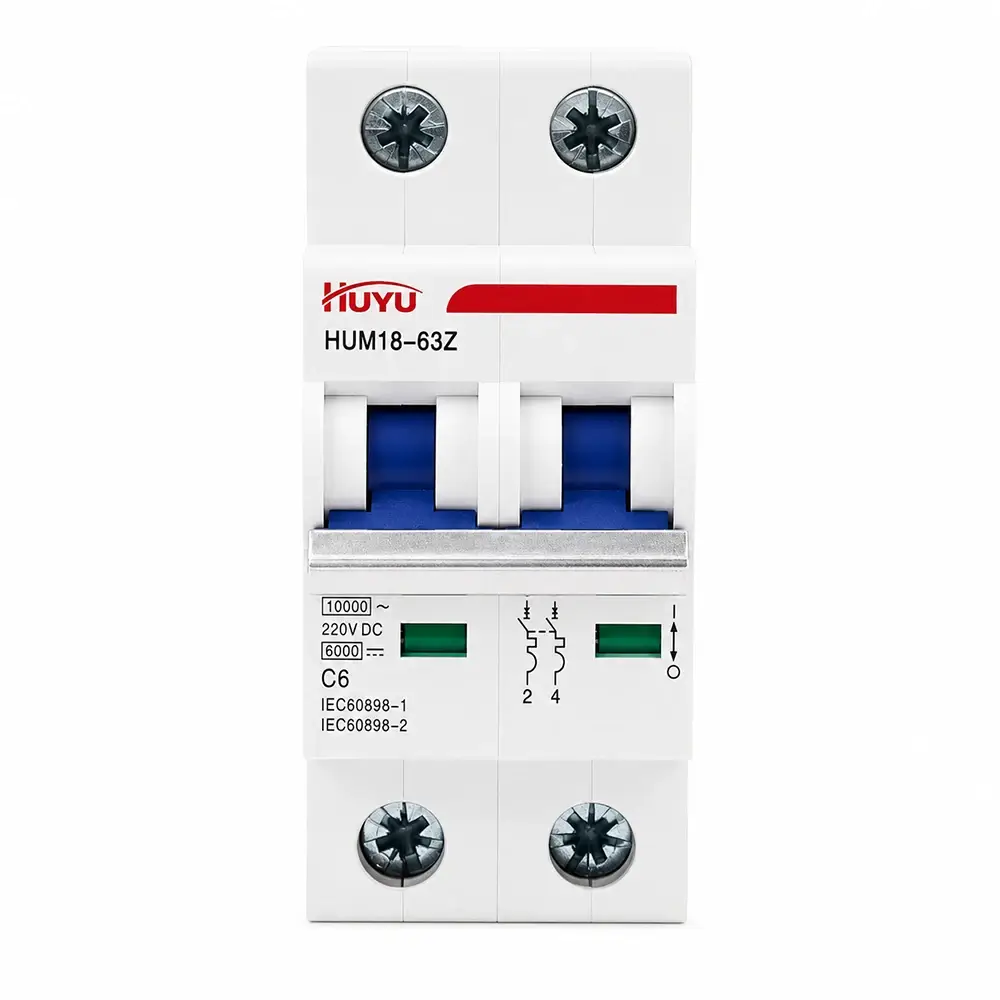

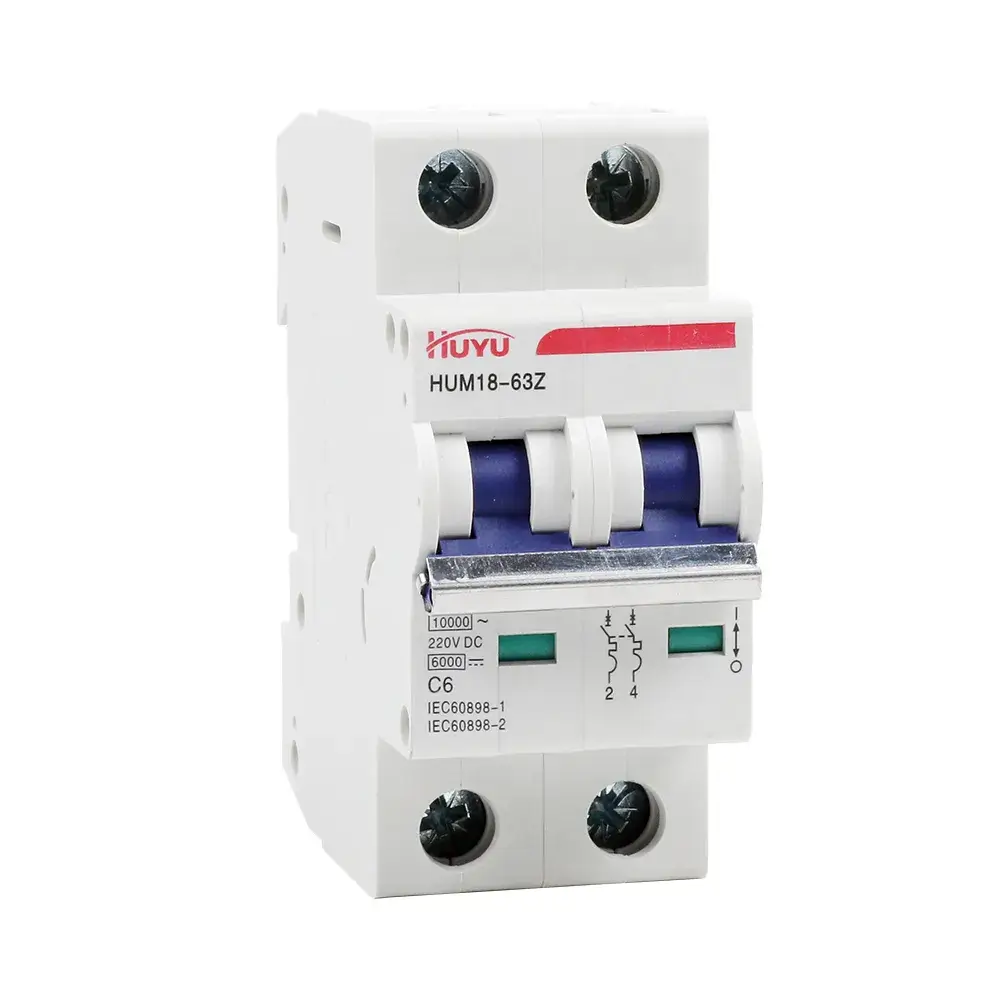

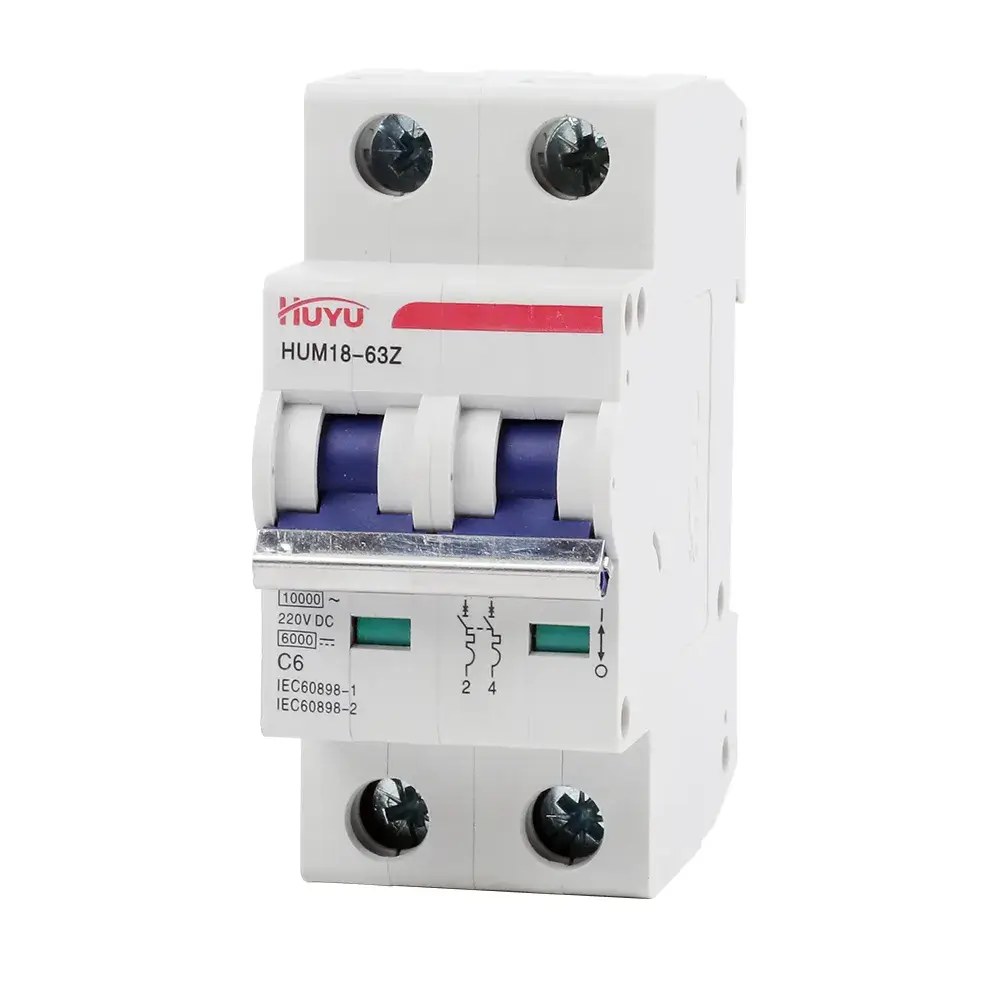

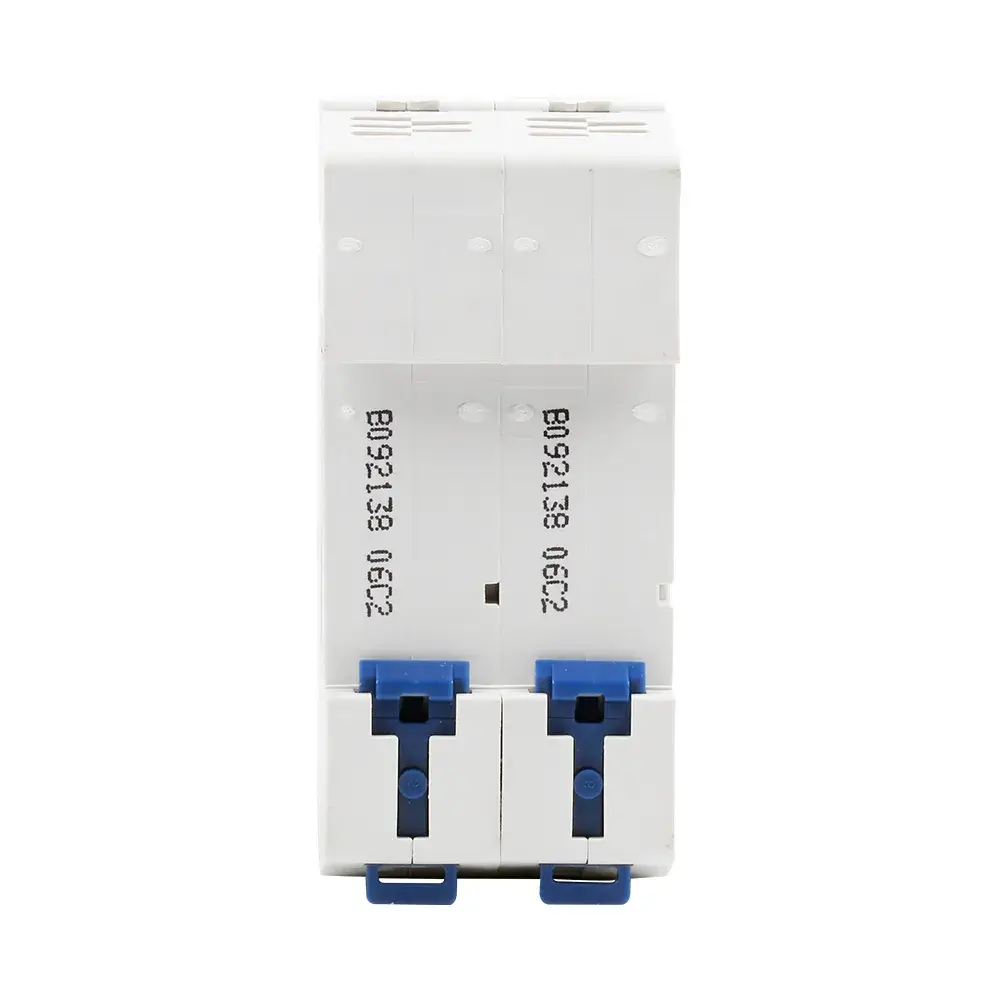

Dòng cầu dao vi mô xoay chiều/một chiều HUM18-63Z là thiết bị bảo vệ có độ tin cậy cao, được thiết kế đặc biệt cho các ứng dụng xoay chiều và một chiều. Là loại “Z” trong dòng HUM18-63, sản phẩm này được thiết kế để sử dụng chung với cả hai dòng điện xoay chiều và một chiều, mang lại khả năng bảo vệ quá tải mạnh mẽ trong cấu hình nhỏ gọn. Nó phù hợp với các mạch xoay chiều 60/400 Hz có điện áp định mức lên đến 50 V, cũng như các mạch một chiều có điện áp định mức lên đến 220 V (một cực) hoặc 1 V (hai cực), dòng điện định mức lên đến 440 A. HUM2-63Z cung cấp khả năng bảo vệ quá tải và ngắn mạch đáng tin cậy, với hiệu suất ngắt mạch cao và đặc tính ngắt khóa chính xác, có thể điều chỉnh tùy theo chế độ vận hành xoay chiều hoặc một chiều.
🔹 Cách chọn aptomat (cầu dao tự động) thu nhỏ HUM18-63Z AC/DC phù hợp
Thông số điện áp và dòng điện
- Điện áp xoay chiều (AC): 230 V (1 cực), 400 V (2 cực)
- Điện áp một chiều (DC): 220 V (1 cực, 2 cực)
- Dòng điện định mức (In): 6A đến 63A
- Dòng điện khung (Inm): 63A
- Khả năng cắt dòng ngắn mạch:
- AC: 10kA
- DC: 6kA
Đặc tính ngắt
- Đường cong C: Bảo vệ cho các tải tiêu chuẩn
- Đường cong D: Bảo vệ cho các tải có dòng khởi động cao (ví dụ: động cơ, máy biến áp)
Cấu hình cực
1P, 2P (AC và DC)
Môi trường vận hành
- Nhiệt độ: –35°C đến +70°C
- Độ ẩm: ≤95%
- Độ cao: ≤2000m
- Mức độ ô nhiễm: 2
- Hạng lắp đặt: II / III
- Không có rung lắc hoặc va đập quá mức
Tuổi thọ điện và cơ học
- Điện: 10.000 chu kỳ
- Cơ học: 20.000 chu kỳ
Lắp đặt
- Trên thanh ray DIN TH35-7.5

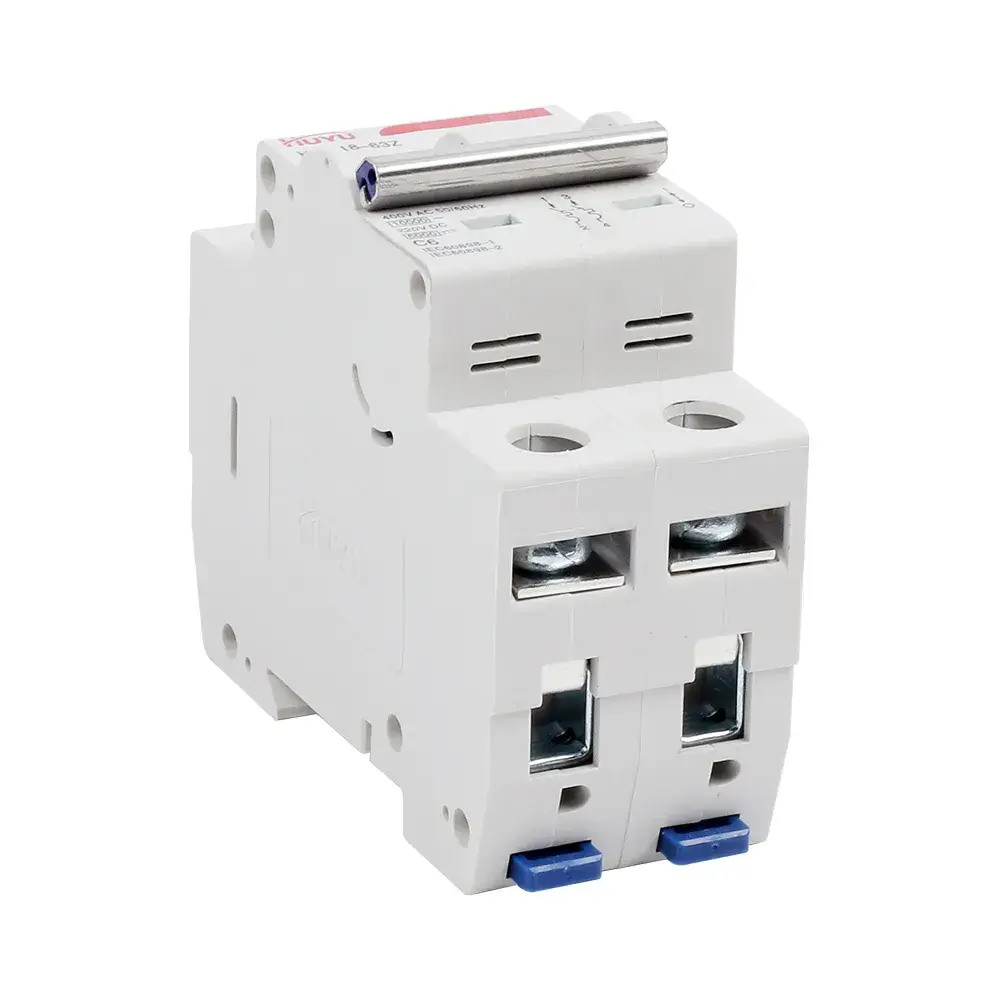

- Đầu nối đa năng dùng cho cả cáp điện và thanh cái (busbar)
- Mô-men siết: 2,5 N·m (khuyến nghị)
Chứng nhận và Tiêu chuẩn
- IEC 60898-1 / IEC 60898-2
- GB/T 10963.1 / GB/T 10963.2
🔹 Cách thức đặt mua Aptomat (cầu dao tự động) mini AC/DC dòng HUM18-63Z
1. Xác định mã sản phẩm và thông số kỹ thuật
- Ví dụ: HUM18-63Z / 2P / C40
- Tương thích AC/DC, loại 2 cực (2P), đường cong ngắt loại C, dòng định mức 40 A
2. Chọn đường cong ngắt (Trip Curve)
- Loại C: Sử dụng cho các ứng dụng thông dụng
- Loại D: Dùng để bảo vệ động cơ hoặc các tải cảm kháng
3. Xác định số lượng và các phụ kiện đi kèm
- Cấu hình tiêu chuẩn bao gồm khả năng kết nối kép (cáp + thanh cái/busbar)
- Tùy chọn: Phiên bản không có đầu nối thanh cái (phiên bản E)
4. Kiểm tra các điều kiện lắp đặt và ứng dụng
- Đảm bảo thiết bị tương thích với kích thước thanh ray DIN và bố trí trong tủ điện
- Đối với môi trường có độ cao trên 2000 m hoặc nhiệt độ trên 40°C, cần áp dụng hệ số giảm tải (derating)
Giới thiệu sản phẩm
Sử dụng đồng thời với cả dòng xoay chiều và dòng một chiều
Được thiết kế để hoạt động an toàn và hiệu quả trong các hệ thống điện áp xoay chiều 230/400V và dòng một chiều 220V, cung cấp bảo vệ tích hợp cho các hệ thống năng lượng hỗn hợp, tủ điện một chiều và tải xoay chiều.
Khả năng ngắt cao, tăng cường độ an toàn

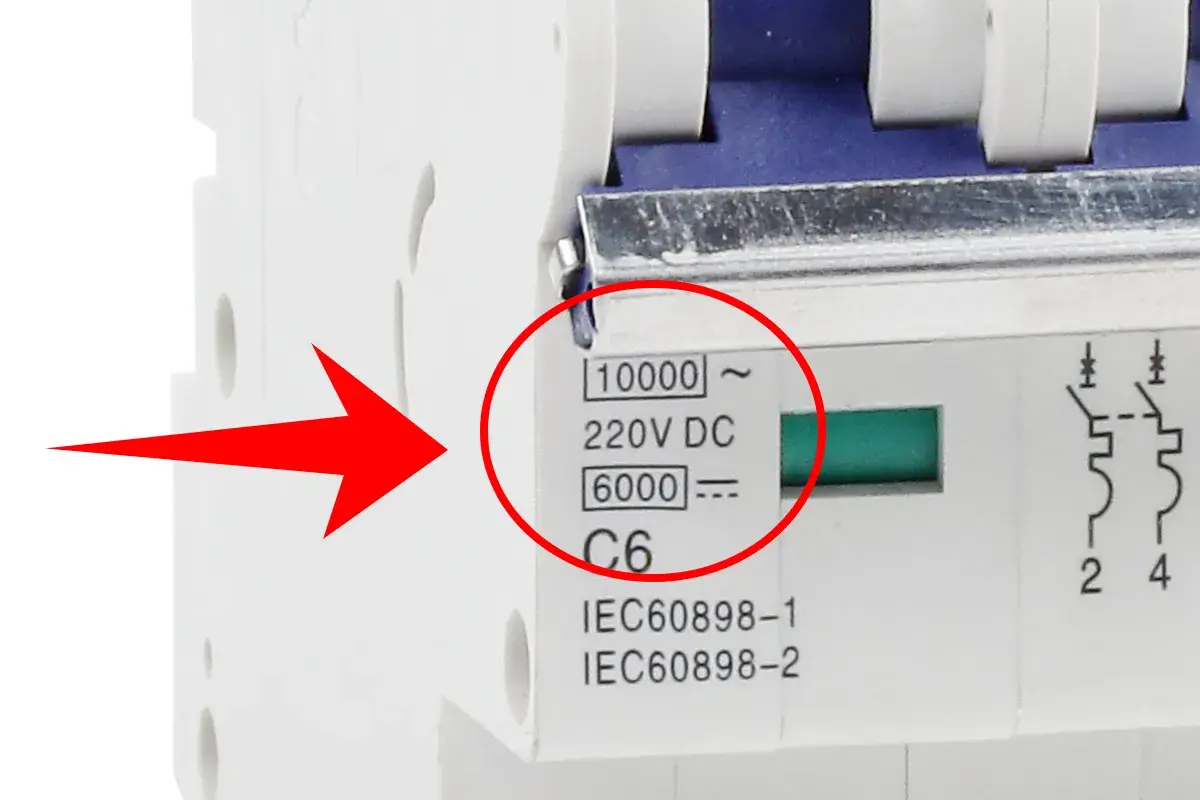

Cung cấp khả năng ngắt lên đến 10kA (điện xoay chiều) và 6kA (điện một chiều), đảm bảo ngăn chặn nhanh chóng và đáng tin cậy các hiện tượng đoản mạch trong điều kiện khắc nghiệt.
Phạm vi nhiệt độ làm việc rộng

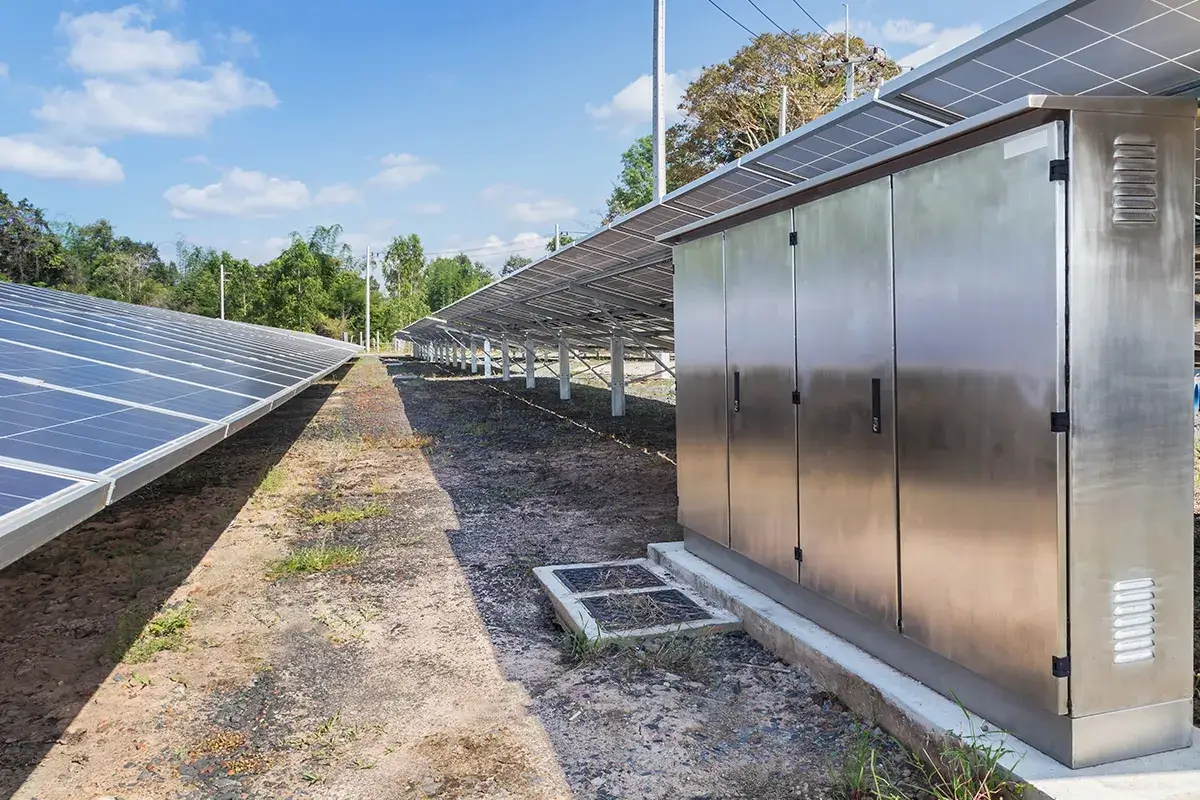

Có thể hoạt động ổn định ngay cả trong điều kiện khắc nghiệt từ –35°C đến +70°C, phù hợp cho lắp đặt ngoài trời, trạm phát sóng viễn thông và tủ phân phối điện năng mặt trời.
Các tùy chọn đường cong C và D, cung cấp bảo vệ tải đa chức năng
Hỗ trợ loại C dùng cho tải thông thường và loại D dùng cho tải xung cao (ví dụ: biến áp, động cơ và hệ thống tụ điện).
Ứng dụng
HUM18-63Z là thiết bị ngắt mạch vi mô dòng xoay chiều/dòng một chiều, lựa chọn lý tưởng cho các hệ thống phân phối điện áp thấp cần bảo vệ cả dòng xoay chiều và dòng một chiều. Thiết bị thường được sử dụng trong tủ nguồn điện viễn thông, hộp đấu nối năng lượng mặt trời quang điện, hệ thống lưu trữ năng lượng, bảng phân phối ngoài trời và bảng điều khiển công nghiệp. Với phạm vi nhiệt độ làm việc rộng và thiết kế đầu cắm hai chức năng, HUM18-63Z có thể hoạt động ổn định trong các môi trường khắc nghiệt như trạm phát sóng từ xa, trung tâm dữ liệu, mảng pin mặt trời trên mái nhà và phòng máy biến tần. Dù là để bảo vệ mạch chiếu sáng, dây nguồn phụ hay tải dòng một chiều nhạy cảm, HUM18-63Z đều mang lại sự bảo vệ mạnh mẽ và linh hoạt cho nhiều ứng dụng về năng lượng mới và cơ sở hạ tầng.
Thông số kỹ thuật sản phẩm
Thông số kỹ thuật chính
| 参数 | 规格 |
|---|---|
| 壳架额定电流（Inm） | 63A |
| 额定工作电压（Ue） | 交流：230/400V（1P）、400V（2P）；直流：220V（1P、2P） |
| 额定电流 (In) | C曲线：6A、10A、16A、20A、25A、32A、40A、50A、63AD曲线：6A、10A、16A、20A、25A、32A、40A |
| 瞬时脱扣类型 | C型、D型 |
| 额定分断能力 (Icn) | 交流：10kA；直流：6kA |
| 极数 | 交流：1P、2P；直流：1P、2P |
| 机械寿命 | 20,000周期 |
| 电气寿命 | 10,000周期 |
Điều kiện làm việc bình thường
| 名称 | 规格 |
|---|---|
| 环境温度 | -35℃至+70℃（+40℃以上需降额） |
| 相对湿度 | ≤95％ |
| 低气压 | ≤2000m（2000m以上需降额使用） |
| 污染度 | 学位2 |
| 安装类别 | II、III类 |
| 安装 | TH35-7.5标准导轨；安装面倾斜角度≤15° |
| 振动和冲击 | 不允许有明显的振动或冲击 |

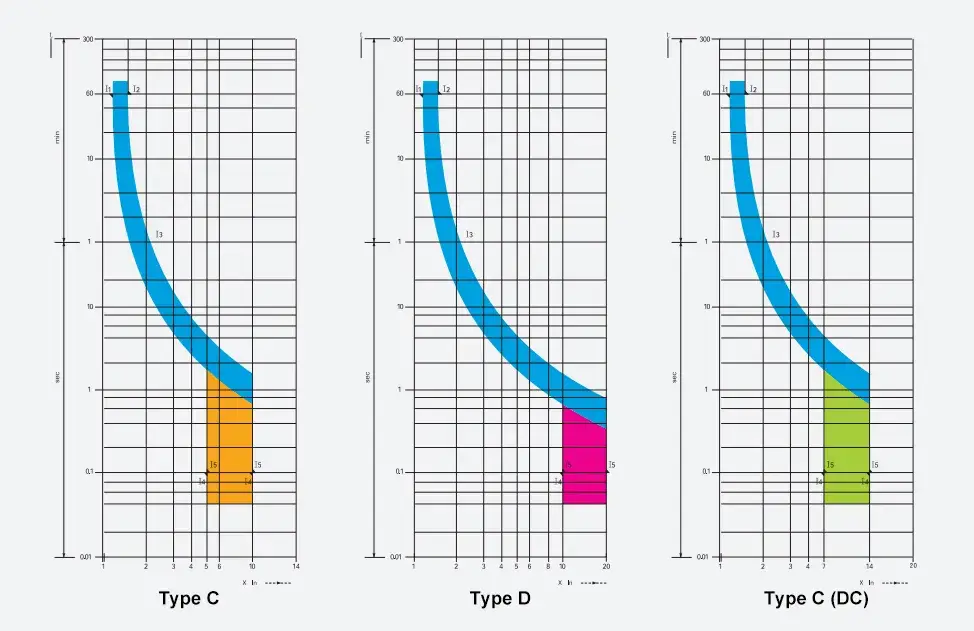

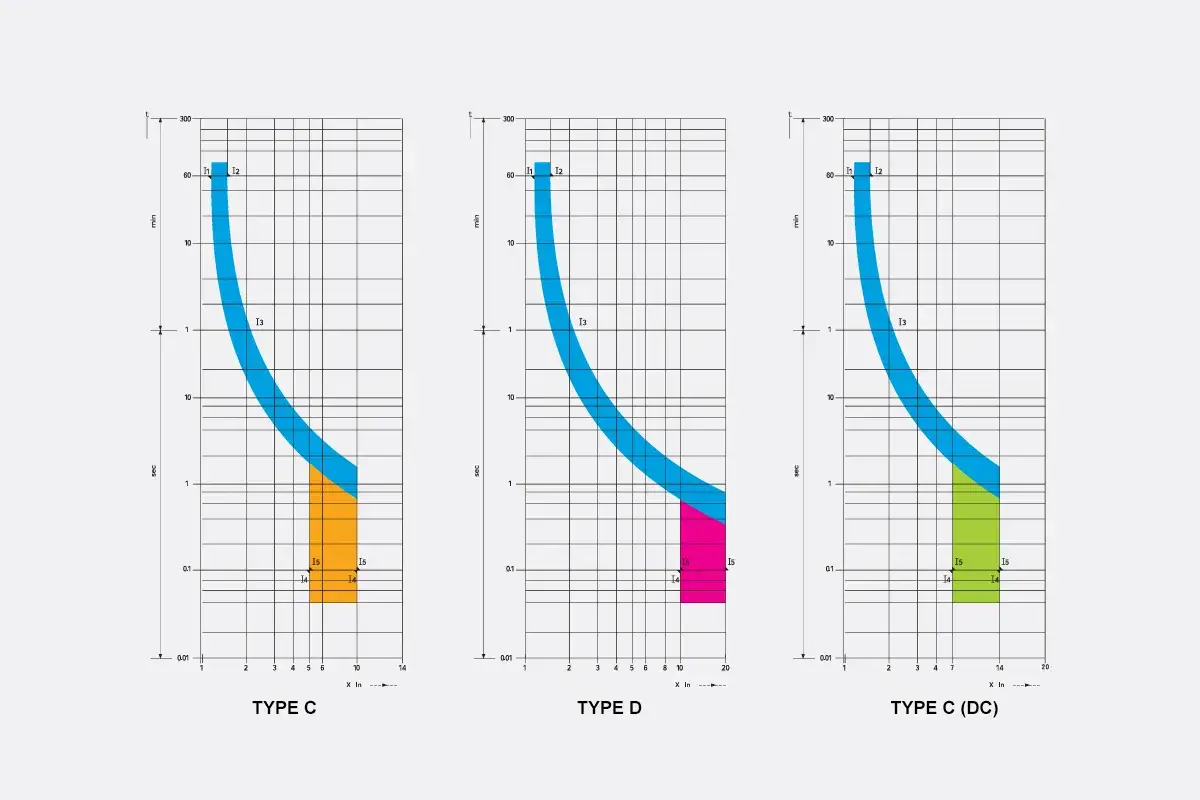

Đường cong đặc tính ngắt mạch vi mô HUM18-63Z (điện áp xoay chiều/dòng điện một chiều)

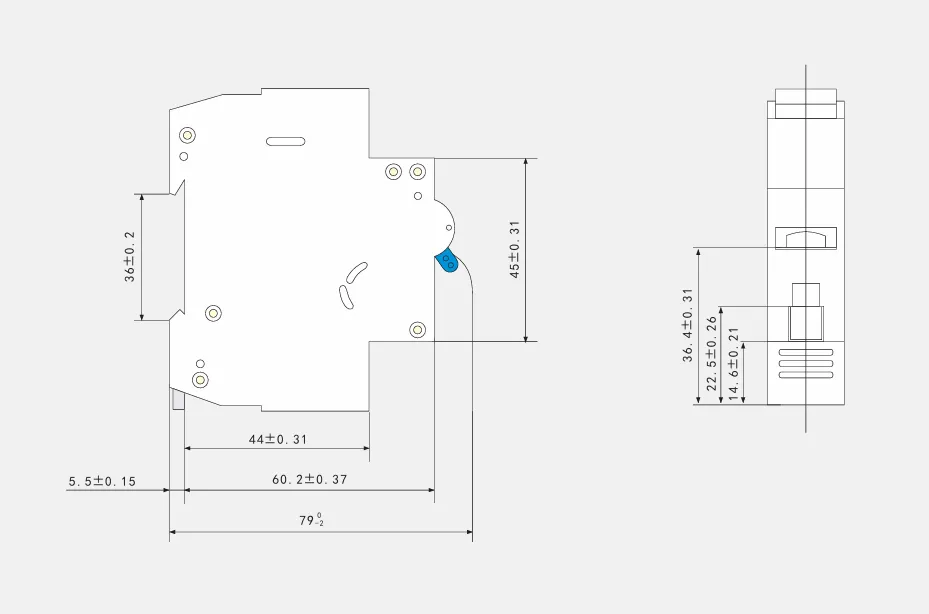

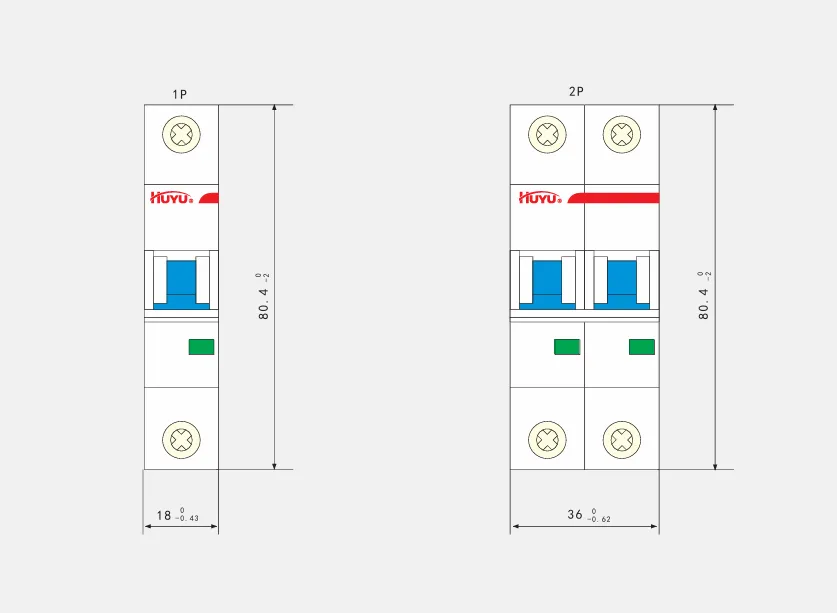

HUM18-63Z – Kích thước hình dạng và lắp đặt của cầu dao ngắt nhỏ
