Sự miêu tả
Chi tiết sản phẩm
Bộ ngắt mạch cách ly xoay chiều (AC) HUH7-125 cho phép thực hiện thao tác cách ly mạch điện thủ công đối với các mạch điện xoay chiều có tải thuần trở, từ đó hỗ trợ công tác bảo trì. Dòng sản phẩm này có dải dòng điện định mức từ 6 A đến 125 A, với các tùy chọn cấu hình 1P, 2P, 3P và 4P, phù hợp cho các hệ thống điện 230 V/400 V, 50 Hz. Vui lòng chọn mức dòng điện định mức và số cực phù hợp với mạch điện cụ thể của bạn, đồng thời tham khảo tài liệu kỹ thuật đi kèm để xác nhận các điều kiện vận hành.
Cách ly mạch điện xoay chiều (AC) và lựa chọn model sản phẩm
Đối với các nhà sản xuất và phân phối tủ điện sử dụng các mạch dòng điện thấp, dòng sản phẩm HUH7-125 cung cấp nhiều mức dòng định mức khác nhau—bao gồm 6A, 10A, 16A, 20A và 25A—với giới hạn tối đa là 125A. Vui lòng đảm bảo rằng việc đặt hàng được thực hiện dựa trên các yêu cầu cụ thể của mạch điện, thay vì chỉ dựa vào hậu tố “125” trong tên model sản phẩm.
Khi lựa chọn thiết bị cách ly dùng cho mục đích bảo trì thủ công trong các mạch điện xoay chiều (AC) 50 Hz với tải thuần trở, hãy đảm bảo thiết bị đó phù hợp với các thông số định mức được quy định trong tài liệu kỹ thuật đi kèm. Trước khi quyết định chọn mua, cần xác định số cực, điện áp vận hành, loại tải và môi trường lắp đặt. Ngoài ra, hãy chỉ định các thiết bị bảo vệ mạch riêng biệt, được phối hợp phù hợp theo yêu cầu thiết kế hệ thống của bạn.
Danh mục sản phẩm được cung cấp chủ yếu mô tả hoạt động trong điều kiện không tải. Trước khi xác định bất kỳ yêu cầu vận hành nào trong điều kiện có tải, vui lòng liên hệ để nhận xác nhận bằng văn bản về khả năng đóng cắt cho phép của thiết bị.
Tài liệu kỹ thuật và hướng dẫn lắp đặt
Danh mục được cung cấp mô tả phương pháp lắp đặt theo chiều dọc trên thanh ray thép chuẩn DIN, sử dụng các đầu nối dạng kẹp vít. Vui lòng kiểm tra kỹ loại thanh ray, dải tiết diện dây dẫn, các yêu cầu đối với vỏ bảo vệ và hướng dẫn lắp đặt cho cấu hình mà bạn đã chọn.

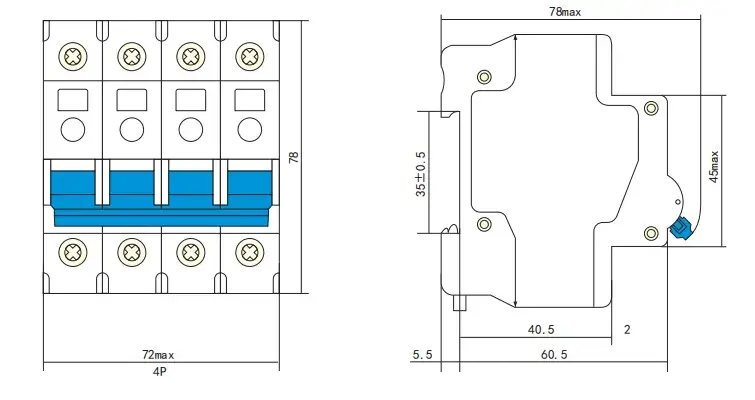

Sơ đồ cho phiên bản 4 cực được đính kèm tại đây. Vui lòng sử dụng sơ đồ này để đánh giá không gian cần thiết trên tủ điện; thông số kích thước cho các cấu hình số cực khác sẽ được cung cấp theo yêu cầu. Các quy trình lắp đặt và cách ly thiết bị phải tuân thủ hướng dẫn sử dụng sản phẩm đã được phê duyệt cùng tất cả các quy định pháp lý tại địa phương.
Yêu cầu báo giá cho sản phẩm HUH7-125
Vui lòng cung cấp các thông tin chi tiết sau: định mức dòng điện, số cực, điện áp xoay chiều (AC), tần số, loại tải, số lượng, thị trường đích, và bất kỳ yêu cầu cụ thể nào về tài liệu. Ngoài ra, vui lòng nêu rõ nhiệt độ môi trường xung quanh và loại tải đóng cắt dự kiến để chúng tôi có thể xem xét các thông số kỹ thuật trước khi gửi báo giá.
Ví dụ về yêu cầu báo giá: “HUH7-125, 2 cực, 63A, 230V AC, 50Hz, tải thuần trở, dùng cho mục đích cách ly bảo trì; vui lòng xem tệp đính kèm để biết số lượng và thị trường đích.” Xin lưu ý rằng đây chỉ là định dạng để gửi yêu cầu và không đồng nghĩa với việc cấu hình được yêu cầu đã được phê duyệt.
Thông số kỹ thuật sản phẩm
| 参数 | HUH7-125 规格 |
|---|---|
| 产品类别 | 交流开关隔离开关/隔离开关 |
| 框架尺寸额定电流 | 125A |
| 极数 | 1P、2P、3P、4P |
| 额定工作电流，Ie | 6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A |
| 额定工作电压，Ue | 230V/400V 交流电；请确认所选极配置的电压 |
| 额定频率 | 50Hz |
| 额定短时耐受电流，Icw | 1.5kA；所提供的产品目录中未指定持续时间。 |
| 额定短路容量，Icm | 2.12kA |
| 额定冲击耐受电压，Uimp | 6kV |
| 机械寿命 | 目录中列出的8,500项操作 |
| 电气寿命 | 目录中列出的1,500项操作 |
| 环境温度 | -25°C 至 +60°C；确认适用的电流降额系数 |
| 安装高度 | 最高为2,000m |
| 污染度 | 3 |
| 过电压类别 | 二、三 |
| 端子连接 | 螺钉夹紧连接 |
| 拧紧扭矩 | 2.0 N·m，如产品目录中所列。 |
| 目录中列出的标准 | GB/T 14048.3; IEC 60947-3 |
