Bộ ngắt mạch dạng mô-đun HUH18-125 125A

Sự miêu tả

Chi tiết sản phẩm

Dòng thiết bị đóng cắt dạng mô-đun HUH18-125 là một giải pháp mới được phát triển, sở hữu thiết kế nhỏ gọn, thẩm mỹ và đảm bảo khả năng cách ly điện an toàn. Sản phẩm này chủ yếu được thiết kế để sử dụng trong các mạch điện xoay chiều (AC) với điện áp định mức 50 V/230 V và dòng điện định mức lên đến 400 A. Ngoài chức năng cách ly chính, HUH18-125 còn có thể được sử dụng cho các thao tác đóng cắt mạch thủ công với tần suất thấp.

Cách chọn thiết bị cách ly dạng mô-đun HUH18-125 phù hợp

1. Dòng điện định mức (In)
Thiết bị HUH18-125 có dòng điện định mức lên đến 125 A, phù hợp cho cả hệ thống phân phối điện quy mô nhỏ và lớn. Vui lòng chọn mức dòng điện định mức phù hợp dựa trên tải điện của hệ thống.

2. Cấu hình số cực
Chọn cấu hình phù hợp với yêu cầu hệ thống của bạn:

• 1P (1 cực): Dành cho các ứng dụng một pha.
• 2P (2 cực): Dành cho các mạch điện hai pha.
• 3P (3 cực): Dành cho các hệ thống ba pha.
• 4P (4 cực): Dành cho các hệ thống yêu cầu ngắt cả dây trung tính.

3. Điện áp định mức
HUH18-125 hỗ trợ điện áp 230 V AC (cho phiên bản 1P và 2P) và 380/400 V AC (cho phiên bản 3P và 4P), đảm bảo tương thích với các tiêu chuẩn điện áp tại các cơ sở dân dụng, thương mại và công nghiệp.

4. Điều kiện môi trường
Thiết bị được thiết kế để vận hành trong dải nhiệt độ từ -5°C đến +40°C và ở độ cao lên đến 2.000 mét. Sản phẩm phù hợp với môi trường có độ ẩm vừa phải (độ ẩm tương đối lên đến 90% ở nhiệt độ thấp hơn).

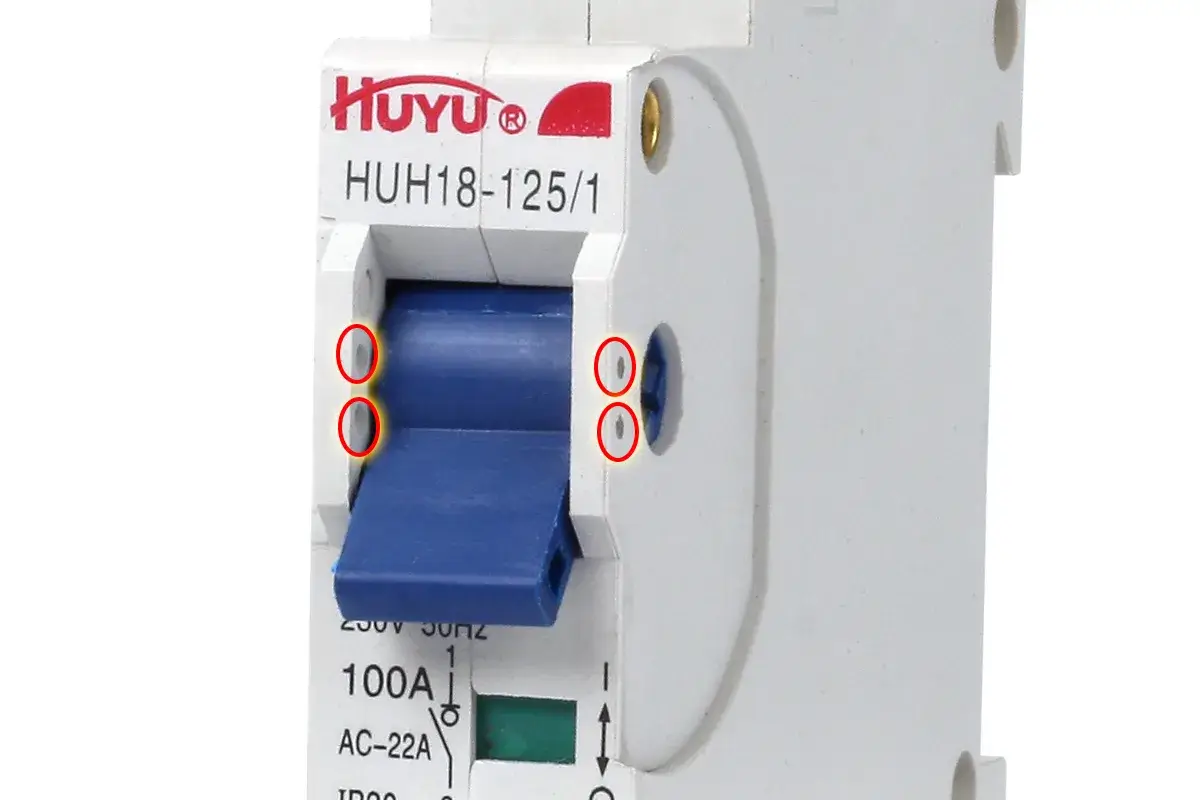

5. Chức năng khóa
Thiết bị cách ly dạng mô-đun HUH18-125 được tích hợp cơ chế khóa, giúp ngăn ngừa việc vô tình đóng hoặc ngắt mạch, đảm bảo quá trình vận hành an toàn và được kiểm soát.

Cách thức mua bộ ngắt mạch cách ly dạng mô-đun HUH18-125

1. Xác nhận thông số kỹ thuật
Lựa chọn dòng điện định mức, cấu hình số cực và điện áp phù hợp dựa trên yêu cầu của hệ thống điện của bạn.

2. Yêu cầu báo giá
Liên hệ với Huyu Electric để nhận báo giá chi tiết; vui lòng nêu rõ mã sản phẩm (ví dụ: HUH18-125, 3P, 40A) và số lượng cần đặt. Chúng tôi sẽ cung cấp thông tin về giá cả, tình trạng hàng hóa và thời gian giao hàng dựa trên yêu cầu của bạn.

3. Đơn hàng số lượng lớn và giải pháp tùy chỉnh
Đối với các ứng dụng quy mô lớn hoặc yêu cầu đặc thù, chúng tôi cung cấp:

• Tùy chỉnh OEM: bao gồm in logo, thiết kế bao bì và các yêu cầu khác.
• Phụ kiện bổ sung: Chẳng hạn như thiết bị khóa, tiếp điểm phụ và cuộn cắt (shunt release).

Giới thiệu sản phẩm

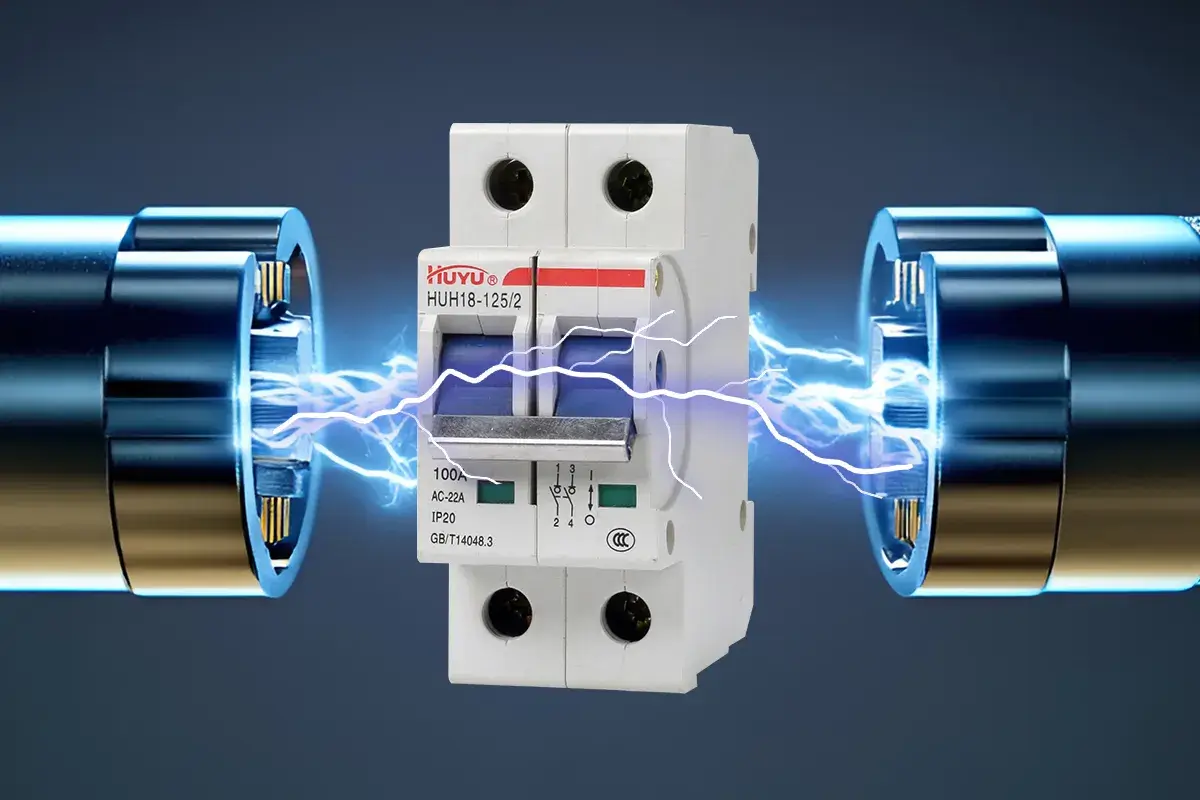

Cách ly tin cậy
Sử dụng cấu trúc tiếp điểm tác động trực tiếp, ngắt mạch tại hai điểm, giúp tăng khoảng cách cách ly, đồng thời nâng cao độ an toàn và độ tin cậy của hệ thống.

Phạm vi ứng dụng rộng rãi

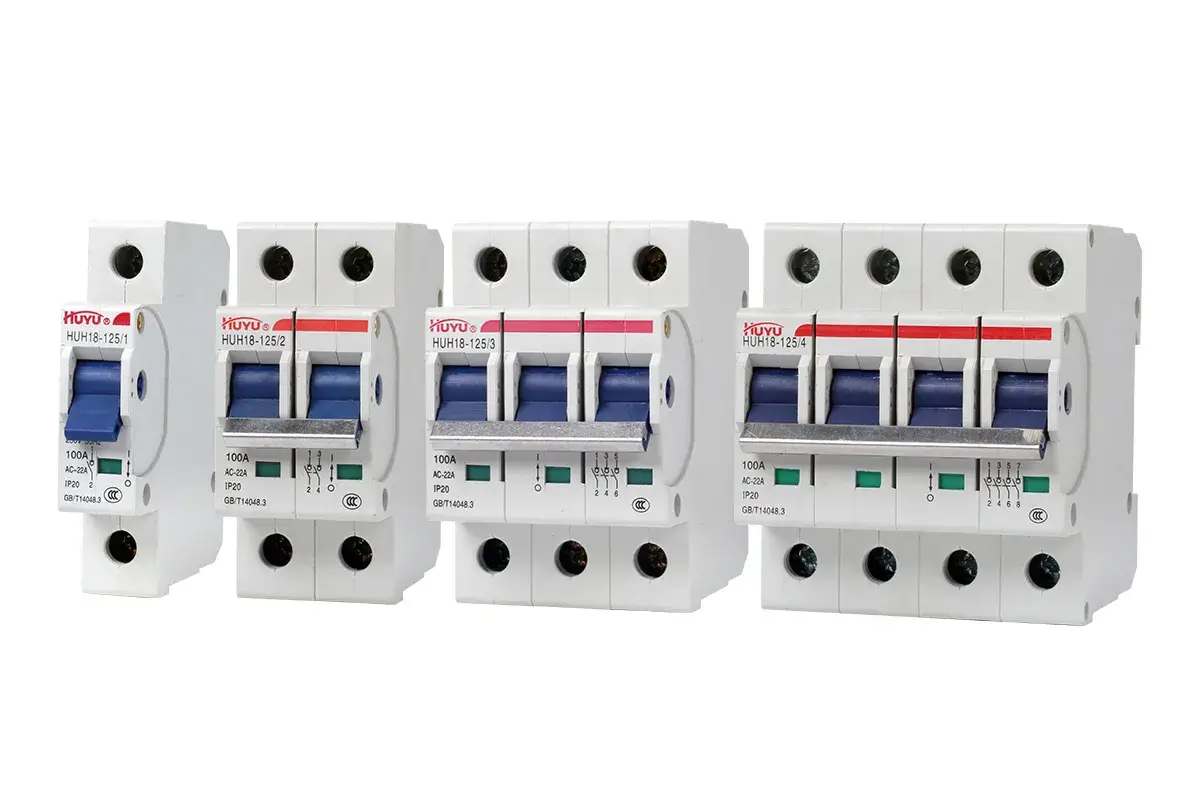

Thiết bị đóng cắt này có các cấu hình 1P, 2P, 3P và 4P, phù hợp cho cả hệ thống một pha và ba pha.

Độ bền cao
Công tắc này có tuổi thọ vận hành định mức là 10.000 chu kỳ, trong đó bao gồm 1.500 chu kỳ đóng cắt có tải, đảm bảo độ bền cao ngay cả khi được sử dụng thường xuyên.

Khả năng kết nối ngắn mạch định mức
Khả năng kết nối ngắn mạch định mức: Dòng điện chịu đựng định mức trong thời gian ngắn đạt tới ICW = 20Ie, t = 1s, đảm bảo hoạt động an toàn ngay cả trong điều kiện sự cố.

Thiết kế nhỏ gọn
Kích thước nhỏ gọn và lắp đặt dễ dàng trên thanh ray tiêu chuẩn 35 mm khiến sản phẩm trở thành lựa chọn lý tưởng cho các không gian hạn chế.

Ứng dụng

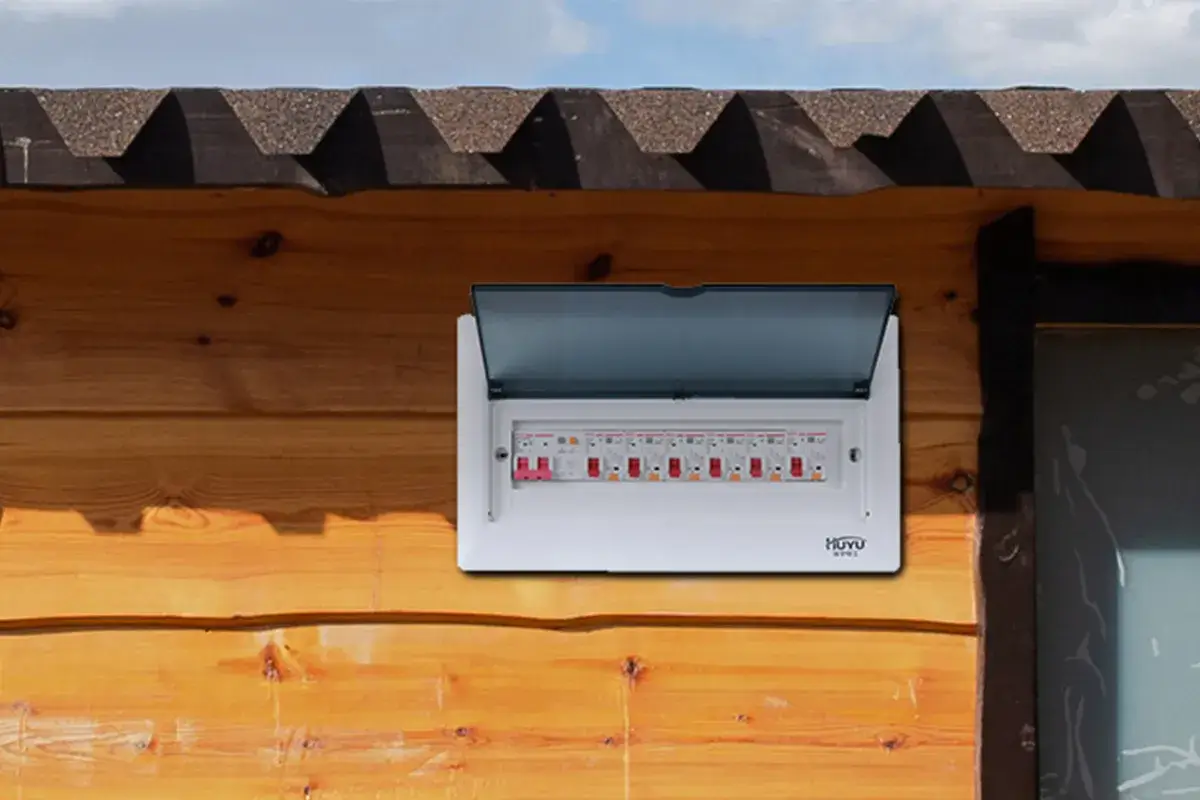

HUH18-125 là thiết bị ngắt mạch cách ly được thiết kế đặc biệt cho các ứng dụng cách ly điện trong môi trường công nghiệp, thương mại và dân cư. Thiết bị chủ yếu dùng để cách ly mạch điện khi bảo trì, sửa chữa hoặc ngắt cấp cứu, đảm bảo vận hành an toàn và ngăn ngừa các sự cố về điện. Trong môi trường công nghiệp, nó thường được sử dụng trong hệ thống phân phối điện, bảng điều khiển máy móc và phòng điều khiển, những nơi cần cách ly đáng tin cậy để tránh hư hỏng thiết bị và đảm bảo an toàn cho người lao động trong quá trình bảo trì. Trong các tòa nhà thương mại, thiết bị này cung cấp cách ly cần thiết cho hệ thống HVAC, mạch chiếu sáng và thiết bị văn phòng, từ đó nâng cao tính an toàn và độ tin cậy tổng thể của hệ thống.

Thông số kỹ thuật sản phẩm

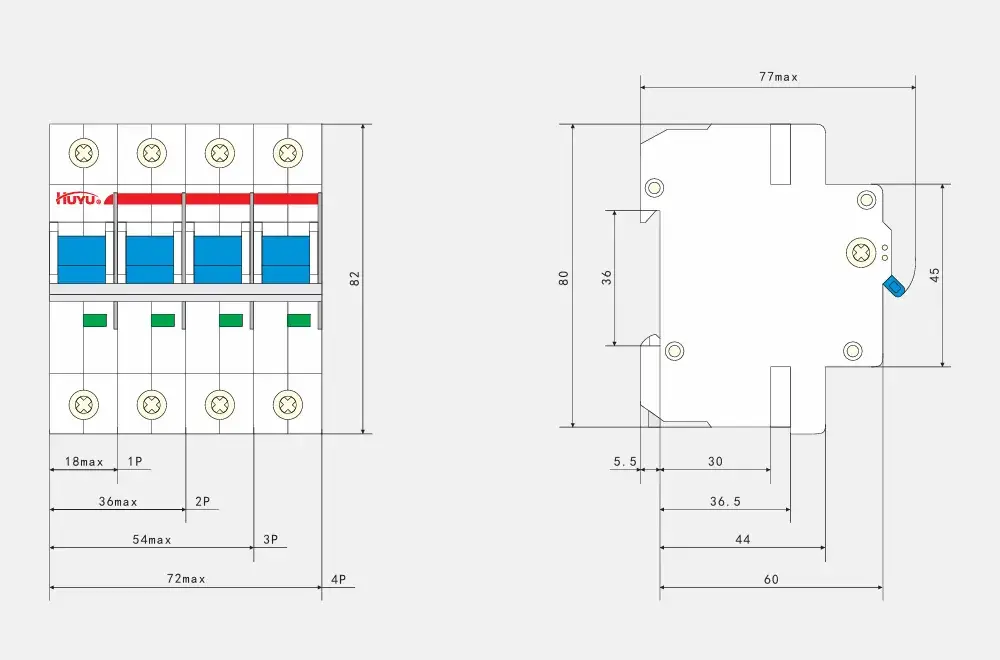

Kích thước hình dạng và lắp đặt của thiết bị ngắt kết hợp HUH18-125
