Sự miêu tả
Nội dung sản phẩm
Bộ ngắt mạch nhỏ HUYU EXB3-80 80A này cung cấp bảo vệ quá dòng cho các mạch nguồn điện xoay chiều và thiết bị điện. Bộ ngắt có hai lựa chọn dòng định mức là 63 A và 80 A, hỗ trợ các cấu hình 1P, 1P+N, 2P, 3P, 3P+N và 4P. Trước khi chọn mẫu, vui lòng kiểm tra điện áp hệ thống theo cấu hình số cực được chọn.
Chọn cấu hình EXB3-80
Trước khi đặt hàng, vui lòng xác nhận điện áp xoay chiều, dòng điện định mức, sắp xếp số cực và đường cong ngắt mạch cần thiết của mạch điện. Các đường cong ngắt mạch loại B, C và D có ngưỡng ngắt tức thời khác nhau; lựa chọn phù hợp phụ thuộc vào đặc điểm mạch điện và yêu cầu lắp đặt cụ thể. Chỉ dựa vào tên型号 không thể xác định được nó có phù hợp với tải hoặc lắp đặt nhất định hay không.

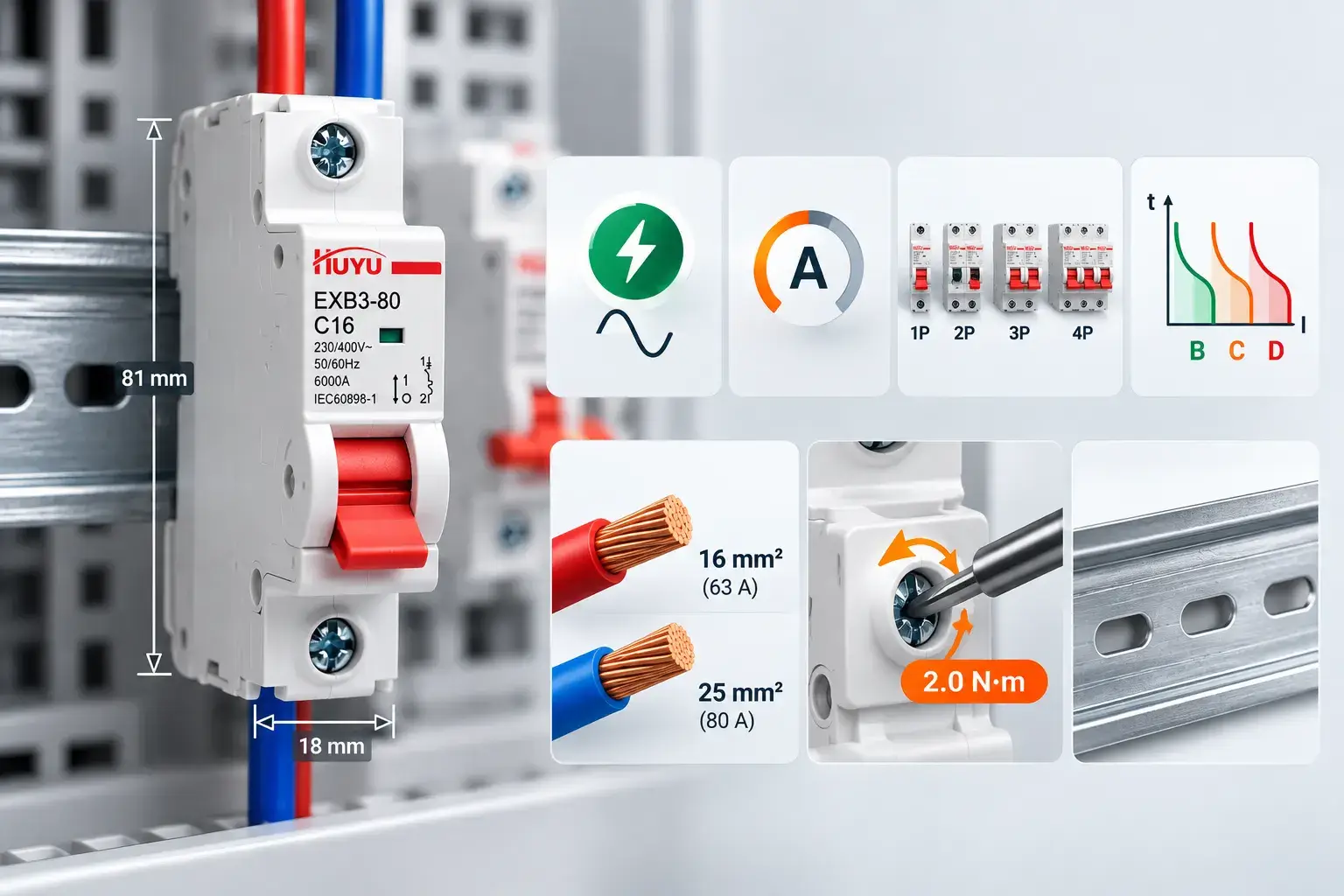

Đối với tủ phân phối điện hoặc bảng điều khiển, cần kiểm tra thêm khoảng trống ray dẫn sẵn tại vị trí lắp đặt, yêu cầu dây dẫn, mô-men xoắn cực lõi và giá trị định mức ngắn mạch cần thiết. Mô-men siết cực được quy định là 2,0 N·m. Diện tích mặt cắt ngang dây dẫn đồng khuyến nghị như sau: 16 mm² cho 63 A, 25 mm² cho 80 A. Vui lòng kiểm tra các chi tiết này theo hướng dẫn mới nhất của mẫu sản phẩm bạn đặt hàng cụ thể.
Điều kiện lắp đặt và vận hành

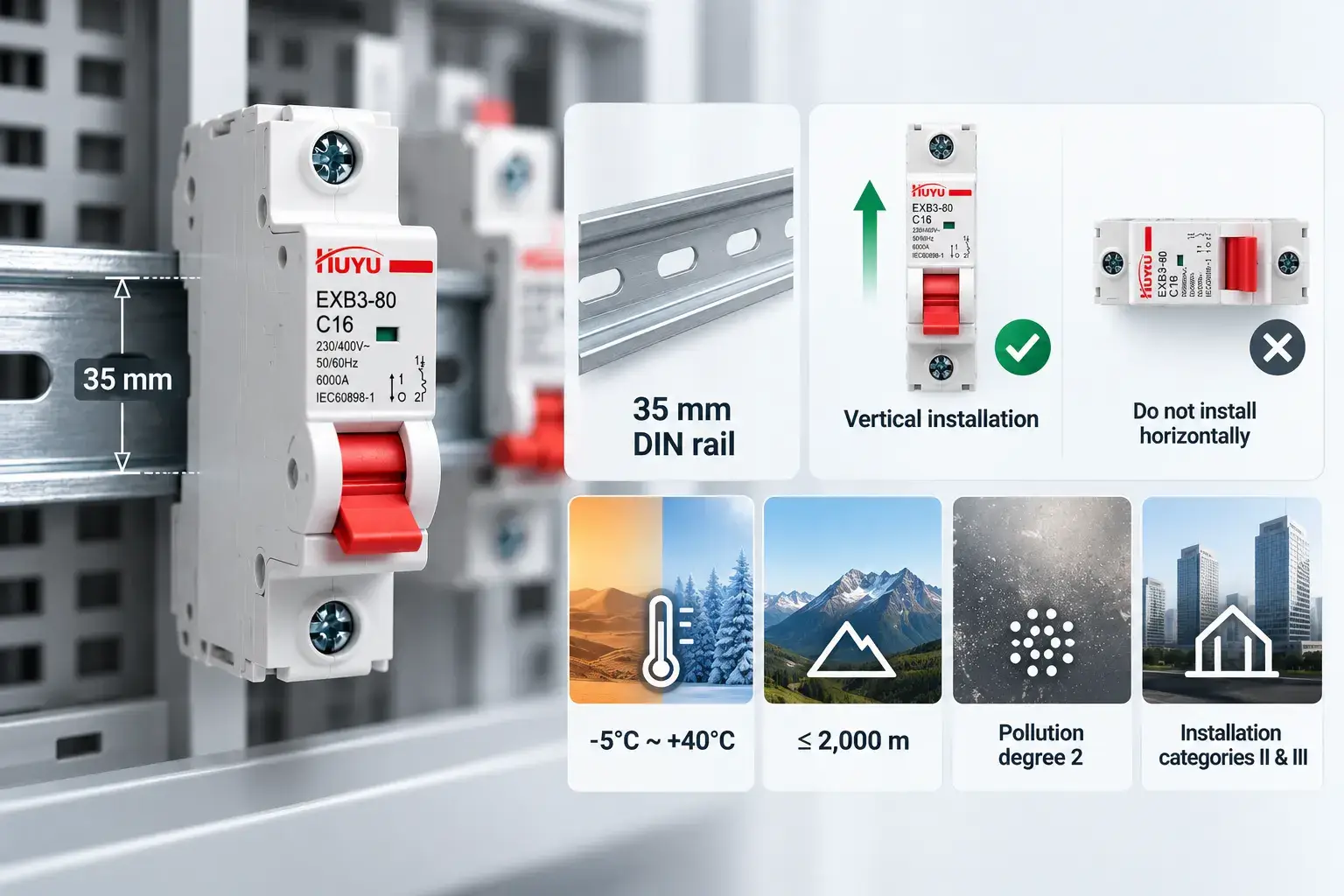

Lắp đặt công tắc ngắt điện vào vị trí tiêu chuẩn 35 mm, máng DIN nên được lắp đặt theo chiều dọc, vị trí “mở” của tay cầm hướng lên trên. Nhiệt độ môi trường làm việc từ -5°C đến +40°C, độ cao so với mực nước biển không vượt quá 2.000 mét, cấp ô nhiễm là cấp 2, loại lắp đặt là loại II và III. Vui lòng tuân thủ các hướng dẫn lắp đặt hiện hành và quy định điện lực địa phương. Việc lắp đặt phải do nhân viên chuyên nghiệp đủ điều kiện thực hiện.
Danh sách đối chiếu báo giá EXB3-80 cho người mua
Hồ sơ yêu cầu báo giá cần bao gồm các thông tin chi tiết sau:
Dòng điện định mức: 63 Ampere hoặc 80 Ampere
Cấu hình cực và điện áp hệ thống
Đường cong hành trình yêu cầu: B, C hoặc D
Khả năng nghiền vỡ và tài liệu thị trường mục tiêu
Môi trường lắp đặt và yêu cầu bảng điều khiển
Số lượng, thị trường mục tiêu và bất kỳ yêu cầu dán nhãn hay đóng gói nào
Nếu đăng ký tham gia dòng sản phẩm HUYU, vui lòng xem thêm dòng sản phẩm MCB. Sau khi xem kỹ các thông số kỹ thuật của từng mẫu, so sánh các mẫu liên quan: EXB3-63 và EXB3-125.
Nếu bạn đang đánh giá việc ứng dụng EXB3-80 trong tủ phân phối điện hoặc dự án phân phối điện, vui lòng gửi email với thông tin về điện áp, dòng điện, bố trí cực, đường cong ngắt mạch, tài liệu thị trường cần thiết và số lượng. Chúng tôi có thể xác nhận các lựa chọn mẫu phù hợp và cung cấp bảng dữ liệu để báo giá.
Thông số kỹ thuật sản phẩm
Theo điện áp định mức theo cấu hình cực
| 杆配置 | 额定工作电压 |
|---|---|
| 1P | 交流230/400伏 |
| 1P + N | 交流230 V |
| 2P | 交流电 230 伏或交流电 400 伏 |
| 3P | 交流400 V |
| 3P + N | 交流400 V |
| 4P | 交流400 V |
Thông số kỹ thuật
| 参数 | 规格 |
|---|---|
| 型号 | EXB3-80 |
| 帧评级 | 80A |
| 额定电流 | 63 A，80 A |
| 额定频率 | 交流电 50 赫兹 |
| 极点配置 | 1P、1P+N、2P、3P、3P+N、4P |
| 行程曲线 | B，C，D |
| 瞬时跳闸阈值 | B：3-5英寸；C：5-10英寸；D：10-20英寸 |
| 额定分断能力 | Icn = Ics = 6 kA |
| 额定绝缘电压Ui | 690 V |
| 额定冲击耐受电压Uimp | 6千伏 |
| 机械寿命 | 20,000次操作 |
| 电气寿命 | 10,000次操作 |
| 安装 | 标准 35 毫米 DIN 导轨 |
| 标准参考 | IEC 60898-1 |
Dòng điện định mức có thể cần điều chỉnh giảm do thay đổi nhiệt độ môi trường. Khi chọn cầu dao, vui lòng so sánh tài liệu sản phẩm hiện tại với điều kiện lắp đặt thực tế.
