Sự miêu tả
Sê-ri EXRP-125 là dòng cầu chì DC 1000 V 80 A hiệu suất cao, được thiết kế chuyên biệt để cung cấp khả năng bảo vệ mạch toàn diện cho các hệ thống điện hoạt động trong điều kiện khắc nghiệt. Với điện áp định mức lên đến 1000 V DC, dòng điện định mức lên đến 80 A và khả năng ngắt mạch vượt trội 50 kA, sản phẩm này có thể ngắt dòng điện sự cố một cách đáng tin cậy, đồng thời bảo vệ thiết bị khỏi tác động của quá tải và ngắn mạch. Dòng cầu chì này có phạm vi ứng dụng rộng rãi, tuân thủ các tiêu chuẩn liên quan và cung cấp khả năng bảo vệ chuyên nghiệp cho các mạch DC thông dụng, các linh kiện bán dẫn và hệ thống động cơ.
Thông số kỹ thuật sản phẩm
| 产品型号 | 保险丝链尺寸 | 额定电压 | 额定电流 | 分断能力 |
| EXRPV-125 | Φ22×58毫米 | DC1000V | 8，10 12，15，16，20，25，30，32 35、40、45、50、63、80A | 50kA |
Câu hỏi thường gặp
Câu hỏi 1: So với các mẫu EXRPV-32 và EXRPV-63 có kích thước nhỏ hơn, những cải tiến chính của EXRPV-125 là gì?
Mẫu EXRPV-125 có dòng điện cao và công suất lớn, được thiết kế chuyên dụng cho các hệ thống DC quy mô công nghiệp hoặc công suất cao, có thể lắp đặt cầu chì kích thước lớn hơn 22×58 và chịu được dòng điện định mức lên đến 80 A.
Khả năng ngắt mạch vượt trội: Sản phẩm sở hữu khả năng ngắt mạch mạnh mẽ lên đến 50 kA ở điện áp 1000 VDC, cao hơn đáng kể so với mức 33 kA của mẫu EXRPV-32, giúp nó có thể xử lý an toàn các sự cố ngắn mạch quy mô lớn trong các mảng pin mặt trời cỡ lớn.
Tăng cường tản nhiệt: Với chiều rộng tiêu chuẩn 35,5 mm cho phiên bản 1P (so với 18 mm của mẫu 32 và 27 mm của mẫu 63), vỏ rộng hơn mang lại hiệu suất tản nhiệt tuyệt vời, giúp ngăn ngừa hiện tượng ngắt mạch sai trong quá trình vận hành kéo dài ở mức dòng điện gần 80 A.
Câu hỏi 2: EXRPV-125 thường được lắp đặt ở đâu trong hệ thống quang điện?
Hộp kết hợp các mảng con tập trung. Đầu vào của bộ biến tần có dòng điện định mức lên tới 80 A; đối với một chuỗi quang điện đơn lẻ, dòng điện này quá cao (thường cần cầu chì từ 15 A đến 32 A). EXRPV-125 rất phù hợp để bảo vệ đầu ra của bộ kết hợp các mảng con, dùng trong các trường hợp kết hợp nhiều bộ biến tần nối tiếp, hoặc làm thiết bị bảo vệ đầu vào DC chính trước các bộ biến tần tập trung/chuỗi công suất lớn.
Câu hỏi 3: Ngoài chức năng bảo vệ PV tiêu chuẩn, EXRPV-125 còn hỗ trợ những ứng dụng đặc biệt nào khác?
Mặc dù được phân loại trong danh mục sản phẩm DC quang điện, dòng sản phẩm đa chức năng bảo vệ bán dẫn và động cơ này có công suất lớn và ứng dụng cực kỳ rộng rãi. Dòng sản phẩm này có thể bảo vệ thiết bị điện một cách đáng tin cậy khỏi các tác động của quá tải và ngắn mạch. Hơn nữa, dòng sản phẩm này còn nhận được đánh giá hoàn hảo về các khía cạnh sau:
Bảo vệ bán dẫn (loại aR): Bảo vệ các linh kiện điện tử công suất nhạy cảm bên trong bộ biến tần, ngăn chặn tác động của các sự cố ngắn mạch siêu nhanh.
Bảo vệ động cơ (loại aM): Bảo vệ động cơ phụ hoặc hệ thống theo dõi được điều khiển bằng dòng điện một chiều.

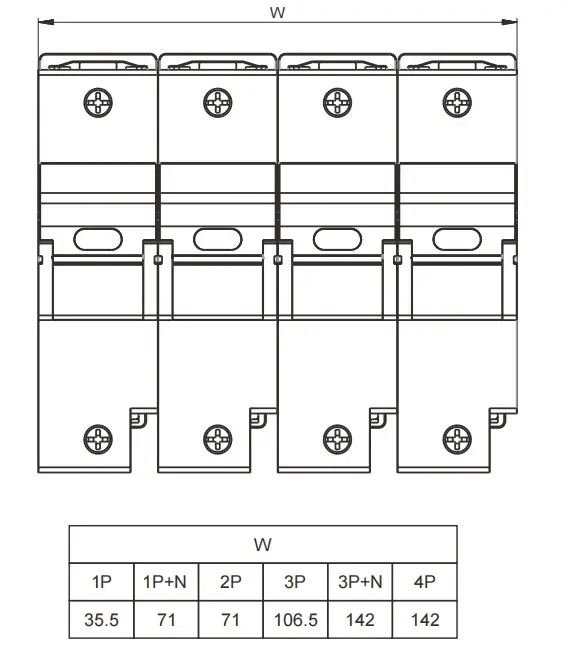

Câu hỏi 4: Cần dành bao nhiêu không gian trên thanh DIN cho các cấu hình cực khác nhau của EXRPV-125?
Được thiết kế chuyên dụng để lắp đặt trên thanh ray DIN tiêu chuẩn TH35, bạn có thể lên kế hoạch cho hộp phân phối điện hoặc bố trí bảng phân phối điện dựa trên các chiều rộng chính xác sau đây (W):
1P (một cực): Chiều rộng 35,5 mm.
1P+N / 2P (hai cực): Chiều rộng 71 mm.
3P (ba cực): Chiều rộng 106,5 mm.
3P+N / 4P (bốn cực): Chiều rộng 142 mm.
Câu hỏi 5: EXRPV-125 tuân thủ những tiêu chuẩn quốc tế nào và có thể được sử dụng để tham gia đấu thầu các dự án trên toàn cầu không?
Tuân thủ nghiêm ngặt các tiêu chuẩn IEC và quốc gia, dòng sản phẩm EXRPV-125 hoàn toàn phù hợp với các tiêu chuẩn sau: IEC 60269 (Tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế về cầu chì hạ áp) và GB 13539. Sự tuân thủ nghiêm ngặt này đảm bảo độ tin cậy khi ngắt mạch, ngưỡng an toàn và tính toàn vẹn cấu trúc của sản phẩm đáp ứng các yêu cầu kỹ thuật khắt khe của các dự án năng lượng mặt trời trên toàn cầu.
